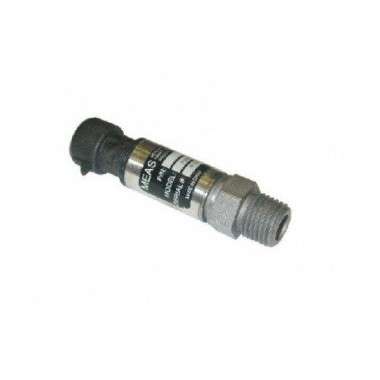

Trasduttore di pressione Microfused, uscita raziometrica 5V, campo di misura 3...1000bar-relativi, uscita cavo – connettore, miniatura.
Prodotti
Sensori di pressione miniatura
Sensori di pressione miniatura
Ampio spettro di sensori di pressione miniatura e subminiatura per diverse applicazioni di ricerca e testing. La tecnologia estensimetrica a semiconduttore garantisce elevata risposta in frequenza ed elevata temperatura operativa (220°C ). Corpi in acciaio inox o lega di titanio, raccordi a partire da M5, membrane affacciate da un minimo di 3mm.
Trasduttore di pressione a semiconduttore miniatura a membrana affacciata, uscita 10...125mV, range...350bar assoluti - sealed - relativi.
Trasduttore di pressione a montaggio superficiale, uscita 10...125 mV, campo di misura 350mbar...350bar assoluti - sealed - relativi, banda passante 6...35kHz.
Trasduttore di pressione a semiconduttore miniatura a basso profilo, uscita 70...350mV, range 350mbar...350bar assoluti-sealed-relativi.
Trasduttore di pressione con raccordo filettato, uscita 15...125 mV, campo di misura 350mbar...350bar assoluti - sealed - relativi, banda passante 4,5...45kHz, uscita cavo - connettore
Trasduttore di pressione con membrana affacciata, range di temperature esteso ( -40+220°C), raccordo filettato M10, uscita amplificata 0-5 V oppure 10 mV, range 10…550 bar assoluti - sealed - relativi, banda passante 6…50kHz, uscita cavo-connettore
Trasduttore di pressione con raccordo filettato, uscita 10mV...5 V, campo di misura 10...350bar assoluti - sealed - relativi, banda passante 3...19kHz, uscita cavo - connettore
Trasduttore a semiconduttore di bassa pressione, membrana affacciata, uscita 400mV, range 130...350mbar relativi.
Trasduttore di pressione membrana affacciata, uscita 15...100 mV, campo di misura 350mbar...35 bar assoluti - sealead - relativi, banda passante 12...42kHz, uscita cavo
Trasduttore di pressione a semiconduttore miniatura a membrana affacciata, uscita 12...75mV, range mbar...20bar assoluti-sealead-relativi.
Trasduttore di pressione membrana affacciata, Ø=3mm, uscita 100mV, range 5…100 bar, banda passante 40 kHz, corpo in titanio.
Trasduttore di pressione membrana affacciata, Ø=3,6mm, uscita 100mV, range 2…100 bar, banda passante 20 kHz, corpo in titanio.

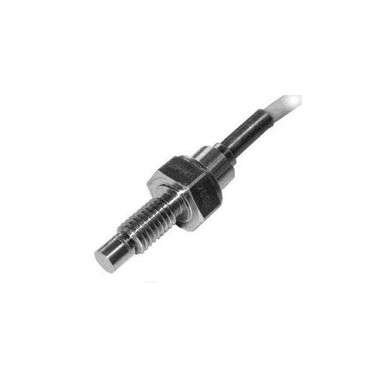

Trasduttore di pressione con raccordo filettato M4, uscita 15…125 mV, range 5 bar…200 bar assoluti - sealed - relativi, banda passante 40…150kHz, corpo in titanio, uscita cavo.
Trasduttore di pressione con raccordo filettato M4, compensazione termica -40 +120°C, uscita 0,5-4,5 V, range 5 bar…200 bar assoluti - relativi, banda passante 100 Hz, corpo in titanio, uscita cavo.

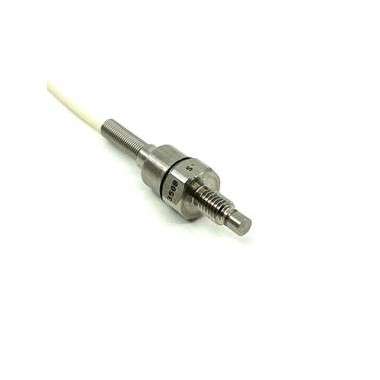

Trasduttore di pressione con raccordo filettato M5, uscita amplificata 0-5 V oppure in mV, range 2 bar…350 bar assoluti - sealed - relativi, banda passante 20…160kHz, corpo in titanio, uscita cavo-connettore
Trasduttore di pressione con raccordo filettato M5, compensazione termica -40 +120°C, uscita 0,5-4,5 V, range 5 bar…350 bar assoluti - relativi, banda passante 100 Hz, corpo in titanio, uscita cavo
Trasduttore di pressione con raccordo filettato M6, resistenza a temperatura flash 1000°C, uscita 100 mV o 0,5-4 V, range 100 …1000 bar assoluti - sealed - relativi, banda passante 100kHz, uscita cavo
Trasduttore di pressione semiconduttore miniatura, operativi -40 +125°C, uscita 0,5-4,5 V, range 20…350bar assoluti, uscita cavo, motorsport.
Trasduttore di pressione con raccordo filettato M6, compensazione termica -40 +120°C, uscita 0,5-4,5 V, range 100…1000 bar assoluti - relativi, banda passante 100 Hz, uscita cavo
Trasduttore di pressione con raccordo filettato M10, uscita amplificata 0-5 V oppure 100 mV, range 1…350 bar assoluti - sealed - relativi, banda passante 4…40kHz, uscita cavo, grado di protezione IP68.
Trasduttore di pressione con raccordo filettato M10, compensazione termica -40 +120°C, uscita 0,5-4,5 V, range 1…350 bar assoluti - relativi, banda passante 100 Hz, uscita cavo
Trasduttore di pressione semiconduttore miniatura, temperatura -40 +150°C, uscita 0,5-4,5V, range 3,5…350bar sealed-assoluti, uscita cavo.
Trasduttore di pressione range di temperature esteso ( -75+220°C), raccordo filettato M10, uscita amplificata 0-5 V oppure 10 mV, range 10…350 bar assoluti - sealed - relativi, banda passante 5…30kHz, uscita cavo.
Trasduttore di pressione con membrana affacciata, range di temperatura -40...+80°C , raccordo filettato M16x1,5, uscita amplificata 0-5 V , range 10…500 bar , banda passante 0…55 kHz, uscita cavo.
Trasduttore di pressione miniatura per applicazioni gravose, range di temperatura esteso -40 +150°C, uscita 0-5 V, 0,5-4,5 V, campo di misura 0,35…350 bar relativi, sealed-assoluti, grado di protezione IP66, uscita cavo-connettore.
Trasduttore di pressione/temperatura miniatura, range di temperatura esteso -40 +150°C, uscita 0,5-4,5 V, campo di misura 3,5…350 bar sealed-assoluti, grado di protezione IP66, elemento RTD 1kOhm, uscita cavo.
Cosa sono i sensori di pressione miniatura
Sono sensori di pressione realizzati a partire da strain gauge a semiconduttore che, grazie alla loro elevata sensibilità e dimensioni microscopiche, consentono di ottenere dimensioni miniaturizzate. L’elevata risposta dinamica unita alla possibilità di lavorare a temperature estese li rende particolarmente adatti per applicazioni di testing.
Come funzionano i sensori di pressione miniatura
Come si è appena indicato, nei sensori di pressione miniatura l’elemento fondamentale è la struttura deformabile della membrana, sulla quale è applicato un ponte estensimetrico completo a semiconduttore. È proprio la misurazione delle variazioni di resistenza ad essere linearmente proporzionale alla pressione applicata.
Le applicazioni dei sensori di pressione miniatura
L’elevata sensibilità di questi sensori di pressione, unita alle dimensioni miniaturizzate, li rende adatti ad applicazioni di testing e ricerca, in ambito aerodinamico e fluidodinamico nonché nei sistemi idraulici in ambito avionico e motorsport. Essendo anche in grado di operare a temperature elevate sono adatti per misure di pressione nell’industria chimica e di processo.
