Cella di carico multicomponente a joystick, applicazione fly by wire.
Prodotti
Celle di carico multiassiali
Celle di carico multiassiali
Soluzioni di misura multiassiale per forze/momenti combinati. Versioni per forze biassiali e triassiali. Unità per la misura simultanea di forze assiali di trazione/compressione e torsione. Configurazioni pancake per misure di forza assiale e momenti flettenti.

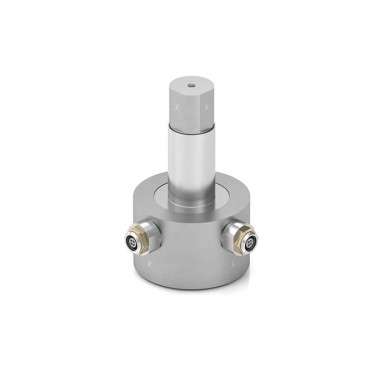

Cella di carico biassiale, componenti di forza Fx, Fy, range +/-200 N e +/-900 N, uscita mediante connettori, applicazione galleria del vento.
Cella di carico biassiale, componente di forza Fz e momento torcente Mz, range +/-222…890 N, +/-5…25 Nm, uscita cavo, applicazione confezionamento.
Cella di carico triassiale, componenti di forza Fx,Fy,Fz, range +/-1250 N, +/-2500 N, uscita mediante connettore, applicazione processo formatura.
Cella di carico triassiale, componenti di forza Fx,Fy,Fz, range +/-10 kN (Fx,Fy), +/-25 kN (Fz), uscita mediante connettore, applicazione processo formatura.

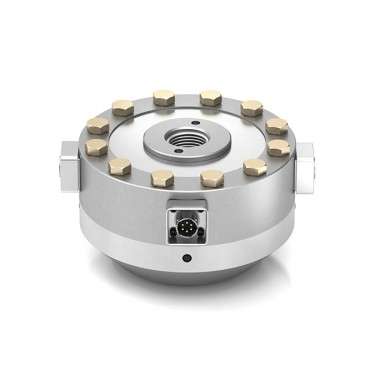

Cella di carico triassiale a basso profilo, componente di forza Fz, e momenti flettenti Mx,My, range +/-50…150 kN, +/-30…130 Nm, uscita mediante connettore, applicazione tecnologia meccanica.

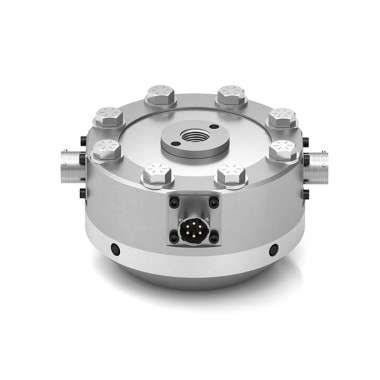

Cella di carico triassiale a basso profilo, componente di forza Fz, e momenti flettenti Mx,My, range +/-45…115 kN, +/-250…1150 Nm, uscita mediante connettori, applicazione tecnologia meccanica.

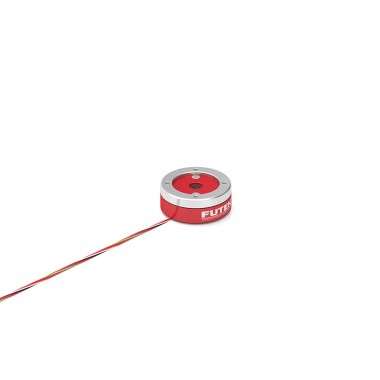

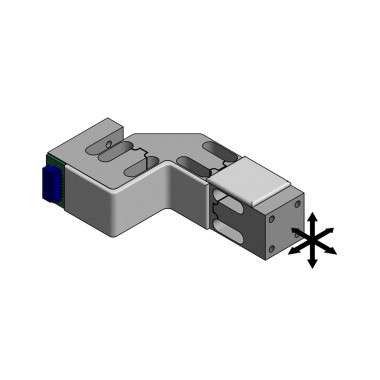

Cella di carico miniatura estensimetrica a 3 assi (Fx - Fy - Fz), campo di misura 22,2411 N, protezione meccanica sul fondo scala

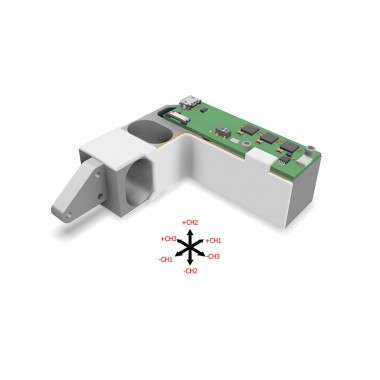

Cella di carico miniatura estensimetrica 3 assi (Fx - Fy - Fz), campo di misura 22.2411 N, uscita SPI - USB

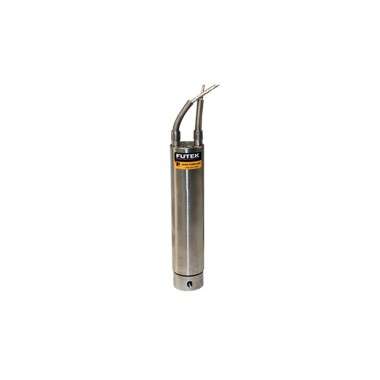

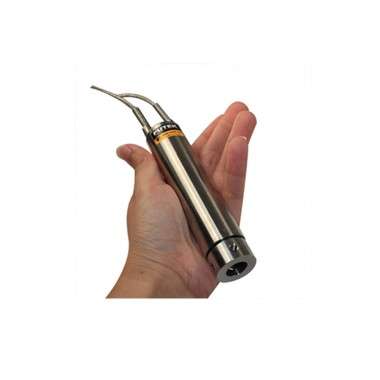

Cella di carico a perno estensimetrica a 2 assi (Fx - Fy), campo di misura 200 lb, uscita cavo

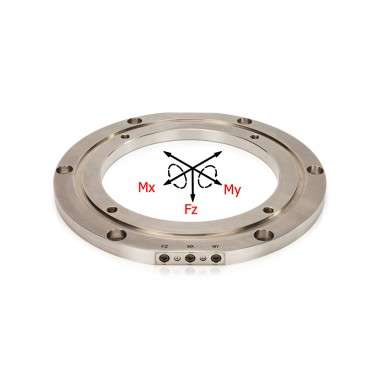

Cella di carico ad anello, basso profilo, multiassiale, campo di misura Fz 6000 lb, Mx - My 6000 in-lb, ad alta temperatura 177° C, resistente all'acqua.

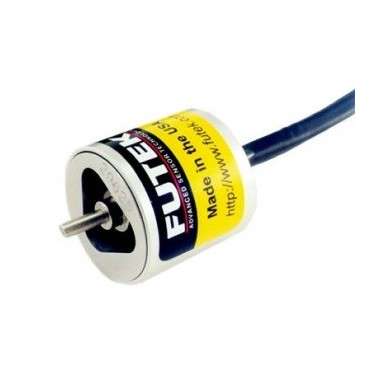

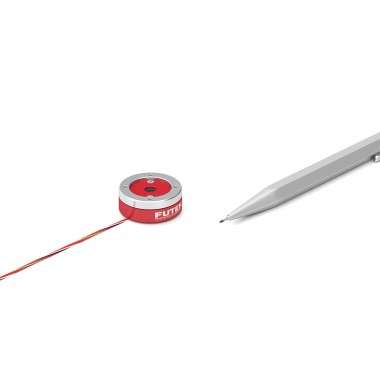

Cella di carico compressione - torsione miniatura, estensimetrica, campo di misura Fz 100 N, Mz 2,5 N, uscita cavo

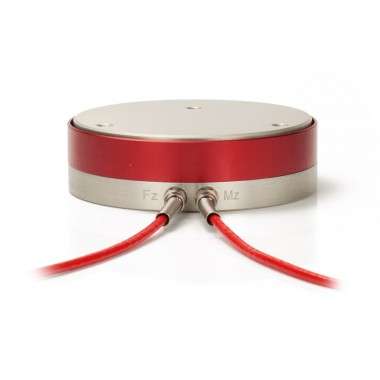

Cella di carico ompressione - torsione estensimetrica, basso profilo, campo di misura Fz 889,644 N, Mz 22,5969 Nm, uscita cavo
Cosa sono le celle di carico multiassiali
Si tratta di celle di carico estensimetriche appositamente realizzate per effettuare misure simultanee di forze con 2 o 3 componenti e combinazioni di forze e momenti flettenti e torcenti.
Come funzionano le celle di carico multiassiali
Il principio di funzionamento di queste celle è sempre quello del rilevamento della variazione di resistenza elettrica in un ponte di Wheatstone. La loro particolarità è il disegno, che consente di misurare forze e momenti con 2 o più componenti senza che via una effetto di “cross-talk” tra gli assi, garantendo una misura indipendente di ciascuna componente.
Le applicazioni delle celle di carico multiassiali
Queste celle, grazie alle loro specifiche caratteristiche, trovano largo impiego nella ricerca e nelle applicazioni di test su componenti, nonché nei controlli di processo nelle fasi di assemblaggio su macchine automatiche.
