Servoinclinometro monoassiale, uscita 4-20 mA, connettore/ pin a saldare, campo di misura +/- 3°...+/-90°, alimentazione monopolare.
Prodotti
Servoinclinometri monoassiali
Servoinclinometri monoassiali
I servoinclinometri a singolo asse (noti anche come Force Balanced) sono la massima espressione di accuratezza, risoluzione e stabilità nel tempo. Da oltre 60 anni sono il riferimento nelle applicazioni di controllo di allineamento, monitoraggi, sismica, geologia ed in specifici impieghi industriali. Varie configurazioni bande passanti e smorzamento adatti ad ogni impiego. Versioni con alimentazioni mono e bipolare ed uscite analogiche e digitali con self test.
Servoinclinometro monoassiale, uscita +/- 5 V, connettore/ pin a saldare, campo di misura +/- 3°...+/-90°, alimentazione bipolare.
Servoinclinometro monoassiale, uscita 5 V, connettore/ pin a saldare, campo di misura +/- 3°...+/-90°, alimentazione monopolare.

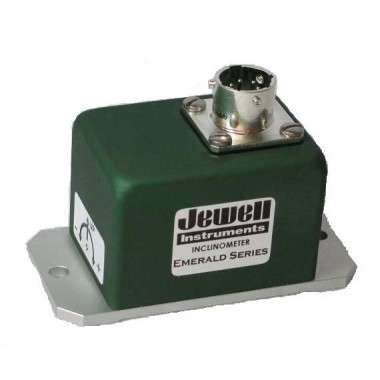

Servoinclinometro MEMS, uscita +/-5V, connettore, campo di misura +/- 3°...+/-90°, alimentazione +/-15 Vdc

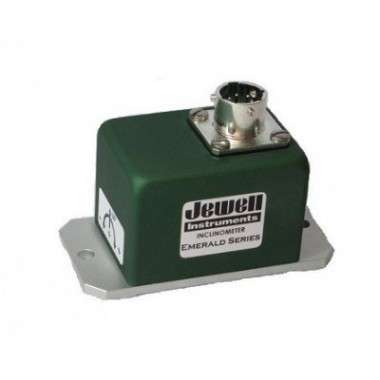

Servoinclinometro MEMS, campo di misura +/-3°...+/-90°, uscita +/-5V, pin a saldare, alimentazione +/-15 Vdc.
Servoinclinometro, uscita 0-5V, connettore, campo di misura +/-3°...+/-90°, alimentazione +15...+30 Vdc

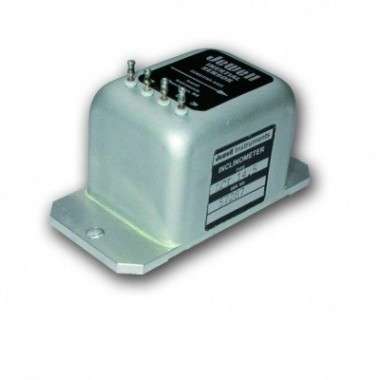

Servoinclinometro, uscita 0-5 V, pins a saldare, campo di misura +/-3°...+/-90°, alimentazione +15...+30 Vdc

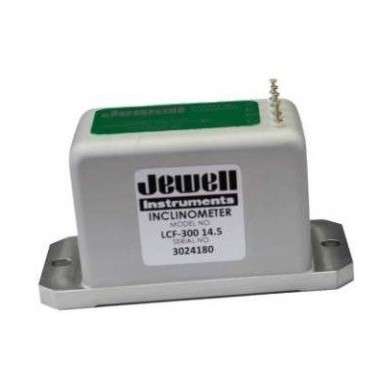

Servoinclinometro, uscita 5 Vdc, pin a saldare, campo di misura +/-14,5... - +/-90°, banda passante 5 Hz, alimentazione duale.

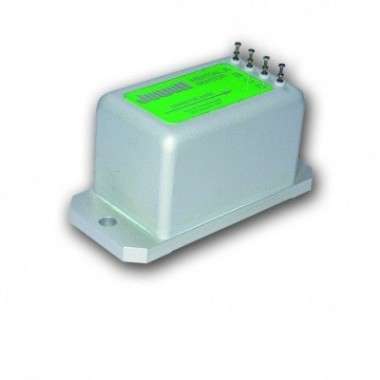

Servoinclinometro con smorzamento a fluido, pins a saldare, uscita +/-5 Vdc, campo di misura +/-1... - +/-90..., alimentazione duale.

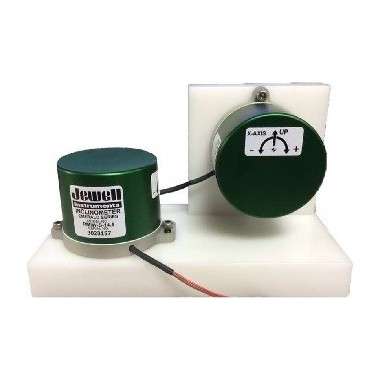

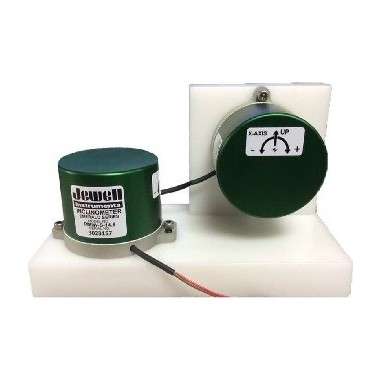

Servoinclinometro con smorzamento a fluido, impieghi gravosi, immergibile, uscita 5 Vdc, campo di misura +/-1... - +/-90°.
Servoinclinometro con smorzamento a fluido, impieghi gravosi, grado di protezione IP68, uscita +/-5Vdc, campo di misura +/-1... - +/-90..
Servoinclinometro con smorzamento a fluido, impieghi gravosi, grado di protezione IP68, uscita 4-20mA, campo di misura +/-1... - +/-90...
Servoinclinometro con smorzamento a fluido, impieghi gravosi, grado di protezione IP66, uscita +/-5V, 0-5V, 4-20mA, campo di misura +/-1... +/-90°, connessione mediante cavo, Bendix, pin a saldare

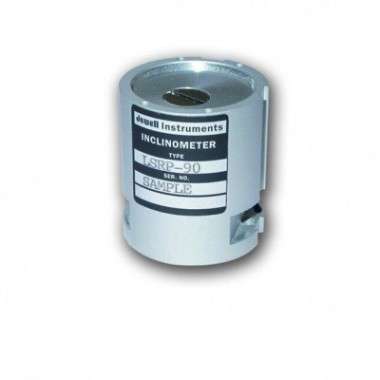

Servoinclinometro miniaturizzato, grado di protezione MIL-STD 202, uscita +/-5 Vdc, campo di misura +/-1... - +/-90...

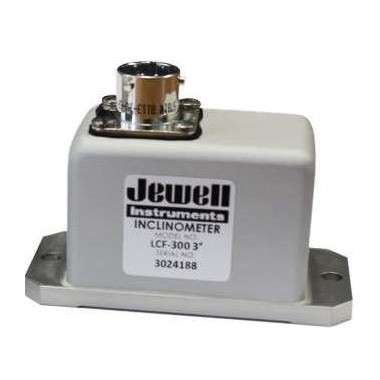

Servoinclinometro, uscita 4-20 mA, connettore, campo di misura +/-3°...+/-90°, alimentazione +12...+28 Vdc
Cosa sono i servoinclinometri
Un servoinclinometro è un dispositivo ad altissima precisione per la misurazione dell’inclinazione che consiste in un sistema elettromeccanico retroazionato in anello chiuso, che fornisce un segnale elettrico proporzioanale al seno dell’angolo di inclinazione.
Come funzionano i servoinclinometri
Il principio di funzionamento dell'elemento sensibile è quello del galvanometro elettromeccanico (meccanismo di D'Arsonval). Basato su retroazione in anello chiuso (di qui il nome "servo") garantisce accuratezze e ripetibilità delle misure non raggiungibili con altri sensori inclinometrici (μg). Per effetto dell'inclinazione, la massa sismica eccentrica rispetto all'asse del galvanometro, è soggetta alla forza peso che causa un momento torcente sul galvanometro. Il movimento è misurato dal sensore di posizione e viene interpretato come errore. L'amplificatore pilota una opportuna corrente che provoca il riallineamento del galvanometro nella posizione di equilibrio. La corrente è quindi direttamente funzione dell'angolo di inclinazione da misurare e determina, con opportuno condizionamento elettrico, il segnale in uscita (Analogico +/-5 V oppure 4-20 mA).
