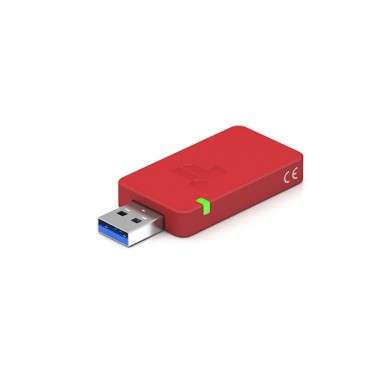

Modulo USB520 universale per il condizionamento di segnali estensimetrici mV, mA, V, e digitali TTL. 4,8 kHz campionamento, 24 bit , soppressione rumore 50/60 Hz (100 dB). Curva di calibrazione su 16 punti.
Prodotti
Condizionatori di Segnali
Condizionatori di segnale
Amplificatori per ponti estensimetrici completi, con uscita analogiche in tensione o corrente o digitale USB. Versioni con display multifunzione e palmari autonomi a batteria per misure in ambito di controllo qualità.
Elettroniche di condizionamento miniaturizzate per integrazioni su scheda elettronica o applicazioni strutturali.
Modulo USB530 universale per il condizionamento di segnali estensimetrici mV, mA, V, e digitali TTL. 10 kHz campionamento, 24 bit , soppressione rumore 50/60 Hz (100 dB). Curva di calibrazione su 16 punti. Linearità 0,005% FS.
Modulo di condizionamento per ponti estensimetrici con display digitale integrato, alimentazione 85 - 264Vdc, alimentazione del ponte 5 - 10Vdc, uscita +/-5Vdc - 4-20mA
Condizionatore di segnale per celle di carico/ponti estensimetrici completi. Alimentazione 9…18 Vdc. Alimentazione al ponte 10Vdc. Sensibilità 1…2 mV/V. Uscite elettriche +/-5 V, +/-10V, 0-5V, 4-20mA. Montaggio Barra DIN

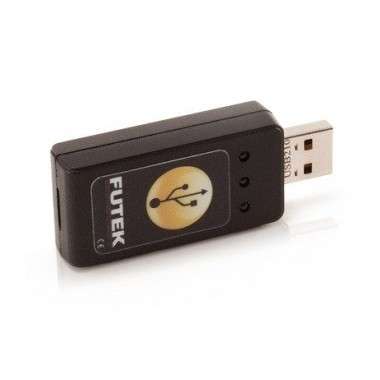

Campionamento a 4,8KHz, risoluzione 19 bit, ingresso del segnale +/- 10V oppure 4-20 mA, alimentazione +12 Vdc, filtro 50/60 Hz, calibrazione memorizzata su 16 punti.
Campionamento a 200Hz, risoluzione 18 bit, ingresso +/- 4mV/V, alimentazione al ponte +4,5 Vdc, ingresso encoder digitale, miusra di velocità, pressione, angolo (alpha).

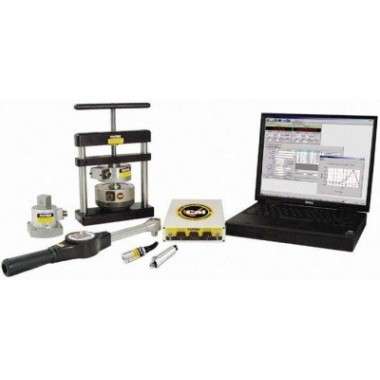

Sistema di calibrazione e certificazione per celle di carico estensimentriche in trazione e compressione. Il sistema è completo di pressa di forza manual

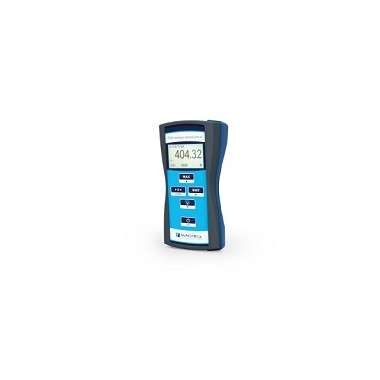

Palmare per ponti estensimetrici sensibilità +/-0,3...5 mV/V. Alta precisione con risoluzione elettrica 22 bit a 2mV/V. Funzioni: tara, minimo/massimo e valore istantaneo. Connessione mediante USB

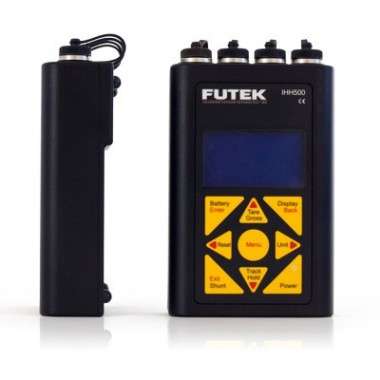

Indicatore intelligente digitale palmare per misure: mV/V Vdc, frequenza, TEDS, uscita USB, uscita analogica, relays allarmi, software SENSIT di acquisizione e analisi.
Amplificatore per ponti estensimetrici

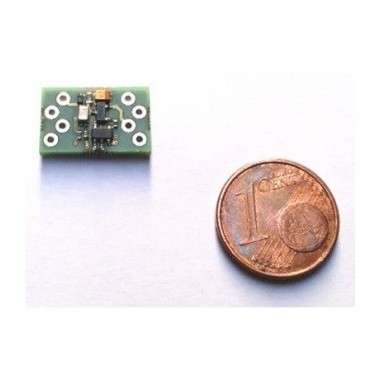

Amplificatore per ponte estensimetrici completi a guadagno fisso . Alimentazione 9-18 Vdc, alimentazione al ponte 5 Vdc, uscita +0,5...+4,5 V, versione subminiatura.
Modulo di condizionamento miniaturizzato per ponti estensimetrici completi, alimentazione 9,5 - 25Vdc, alimentazione del ponte 5 - 10Vdc, uscita 0-5Vdc - +/-5Vdc, dimensioni 40x15x14mm, pin a saldare
Amplificatore per ponti estensimetrici completi a guadagno fisso con regolazione di zero. Alimentazione 9-18 Vdc, Alimentazione al ponte 5Vdc, uscita +/-5 V. Versione pcb e con enclosure di protezione e morsettiere
Modulo di condizionamento per ponti estensimetrici completi, regolazione di zero e guadagno , sensibilità 1…20mV/V, alimentazione 9 -25Vdc, alimentazione del ponte 5-10Vdc, uscita 0-5Vdc - +/-5Vdc. Versione pcb e con enclosure di protezione e morsettiere

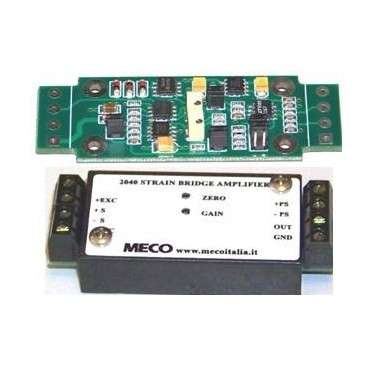

Amplificatore per 1/4, 1/2 e ponti estensimetrici completi . Regolazione di zero e guadagno. Sensibilità 1…20mV/V. Alimentazione 9-25Vdc, uscite 0-5, +/-5V. Versione pcb e con enclosure di protezione e morsettiere
Amplificatore per ponti estensimetrici
Amplificatore per ponte estensimetrici completi a guadagno fisso . Alimentazione 9-18 Vdc, alimentazione al ponte 5 Vdc, uscita +0,5...+4,5 V, versione subminiatura.
Modulo di condizionamento miniaturizzato per ponti estensimetrici completi, alimentazione 9,5 - 25Vdc, alimentazione del ponte 5 - 10Vdc, uscita 0-5Vdc - +/-5Vdc, dimensioni 40x15x14mm, pin a saldare

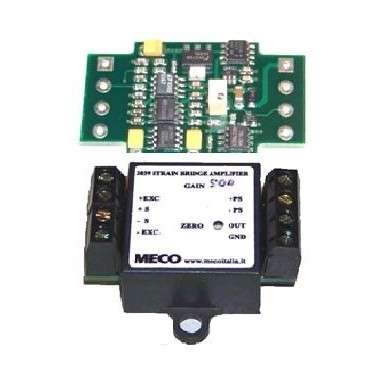

Amplificatore per ponti estensimetrici completi a guadagno fisso con regolazione di zero. Alimentazione 9-18 Vdc, Alimentazione al ponte 5Vdc, uscita +/-5 V. Versione pcb e con enclosure di protezione e morsettiere
Modulo di condizionamento per ponti estensimetrici completi, regolazione di zero e guadagno , sensibilità 1…20mV/V, alimentazione 9 -25Vdc, alimentazione del ponte 5-10Vdc, uscita 0-5Vdc - +/-5Vdc. Versione pcb e con enclosure di protezione e morsettiere

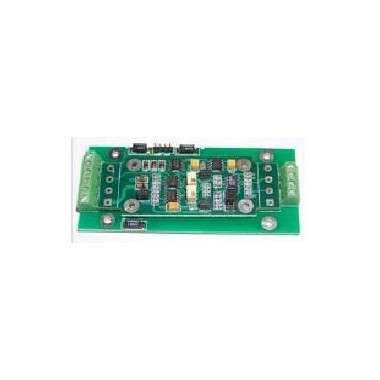

Amplificatore per 1/4, 1/2 e ponti estensimetrici completi . Regolazione di zero e guadagno. Sensibilità 1…20mV/V. Alimentazione 9-25Vdc, uscite 0-5, +/-5V. Versione pcb e con enclosure di protezione e morsettiere
Amplificatore per ponti estensimetrici, alimentazione 12 - 26Vdc, alimentazione del ponte 5 - 10Vdc, uscita 4-20mA. Montaggio barra DIN
Amplificatore per ponti estensimetrici, alimentazione 12 - 26Vdc, alimentazione del ponte 5 - 10Vdc, uscita +/-5V +/-10V. Montaggio barra DIN
Amplificatore per ponti estensimetrici, alimentazione 12,5 - 26Vdc, alimentazione del ponte 5 - 10Vdc, uscita +/-5V +/-10V. Montaggio barra DIN.
Amplificatore digitale configurabile mediante USB e Bluetooth per ponti estensimetrici (350 Ohm -5kOhm). Alimentazione 5 - 30Vdc. Ingresso +/-10 mV/V, uscita analogica da +/-1 a +/-10V. Montaggio barra DIN.

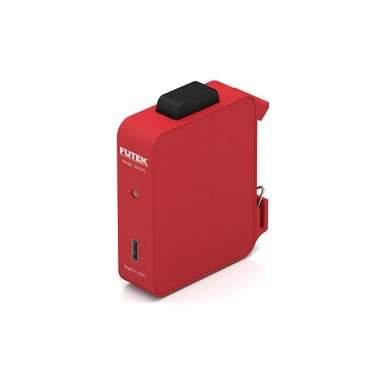

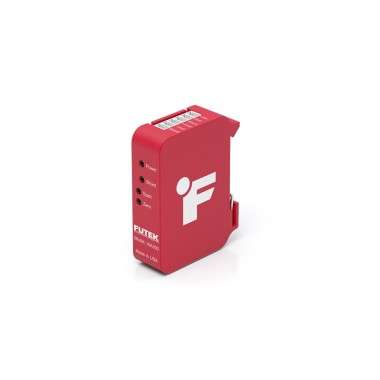

Amplificatore per ponte estensimetrico con uscita 4-20 mA, 0-20 mA, +/-10 Vdc, USB, SPI, banda passante 1kHz, connessione diretta a PLC e PC.

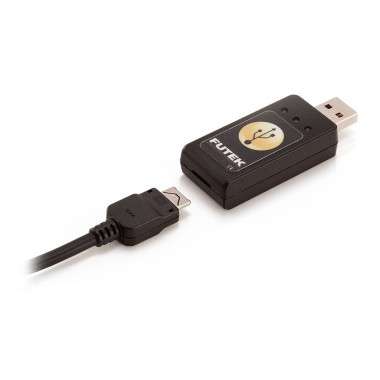

Campionamento a 4,8KHz, risoluzione 32 bit, linearità 0,002% FS, connessione al ponte estensimetrico +/- 16mV/V, alimentazione al ponte +4,6 Vdc, soppressione rumore 50/60 Hz (100 dB), calibrazione memorizzata su 16 punti.
Cosa sono i condizionatori di segnale per le celle di carico
I condizionatori di segnale sono un tipo di modulo accessorio che si collega ai sensori di forza. Scopo di tali accessori è elaborare i segnali elettrici in mV/V che il sensore genera durante il funzionamento, per poterli gestire su sistemi di acquisizione dati o schede PLC di controllo.
Come funzionano i condizionatori di segnale per i sensori di forza
Sono quattro le operazioni principali che un modulo di condizionamento collegato ad una cella di carico può effettuare:
Amplificazione: l’amplificazione del segnale ha la funzione di renderne più agevole l’interpretazione e la digitalizzazione. A tale scopo, il segnale viene liberato dal rumore di fondo, oppure se ne eleva la risoluzione;
Filtraggio: Il filtraggio – che si ottiene sia con sistemi hardware che digitali – viene effettuato quando è necessario ripulire lo spettro di frequenza di un segnale dai dati spuri;
Conversione: la conversione è richiesta quando in una singola applicazione vengono utilizzati molti sensori diversi (come ad esempio nel controllo di processo). Elevando e uniformando il livello dei segnali elettrici ricevuti dai vari tipi di sensore ne permette un utilizzo complessivo più semplice;
Linearizzazione: la linearizzazione del segnale è necessaria nei casi in cui non c’è un rapporto lineare fra le grandezze fisiche da misurare e i segnali emessi dal sensore. Si effettua tramite interpretazione digitale dei segnali ricevuti
