Cella di carico a parallelogramma, campo di misura 0,25 - 25 lb (1,1 - 111 N), applicazione OEM medica.
Prodotti
Celle di carico a flessione
Celle di carico a flessione
Ampia scelta di celle di carico nelle versioni con trave a sbalzo o parallelogramma, con campi di misura da pochi grammi ai kN. Blocco meccanico di sicurezza al raggiungimento del fondo scala, per preservare l’integrità della cella in caso di carichi dinamici o sovraccarichi statici.

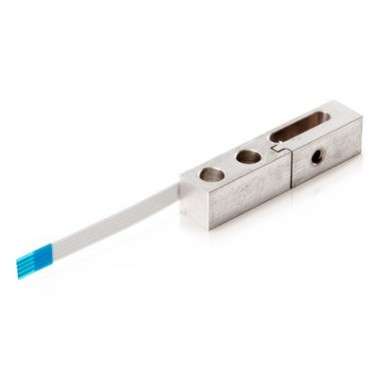

Cella di carico estensimetrica, campo di misura 0.25 lb (1,1 N), blocco meccanico del fondo scala

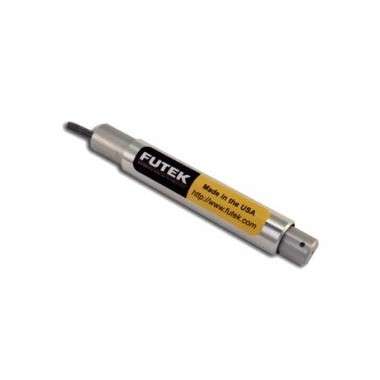

Cella di carico miniatura a trave, campo di misura 5 - 150 lb (22 - 667 N)

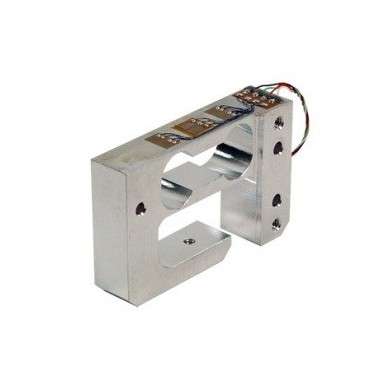

Cella di carico per applicazioni OEM, campo di misura 2.2 - 500 lb (9,8 - 2224 N)

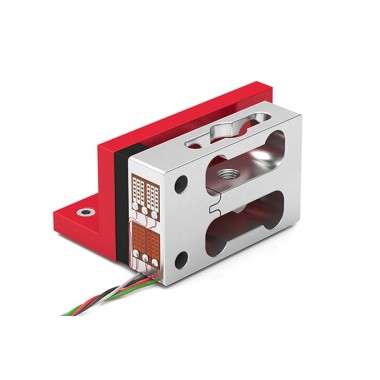

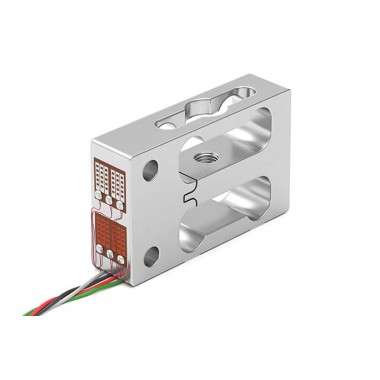

Cella di carico a parallelogramma con blocco meccanico sul fondo scala, per applicazioni OEM, campo di misura 0,25 - 1 lb (1,1 - 4,5 N), applicazione OEM

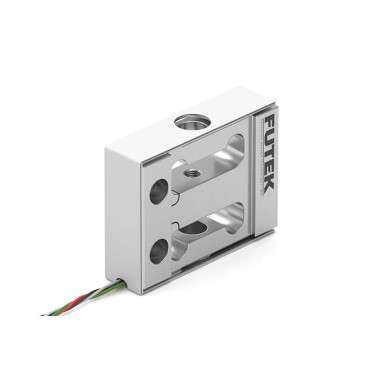

Cella di carico a parallelogramma, per applicazioni OEM, campo di misura 10 lb (44,5 N)

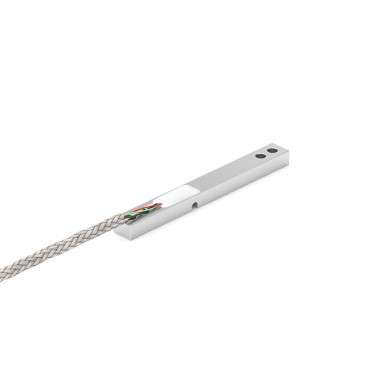

Cella di carico a trave con blocco meccanico del fondo scala, campo di misura 10 lb (44,5 N)

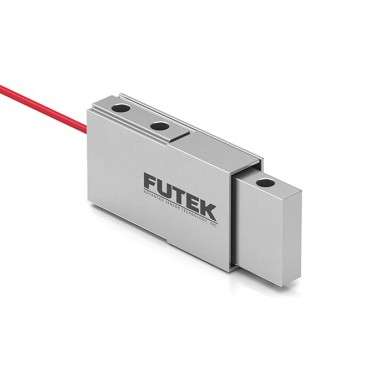

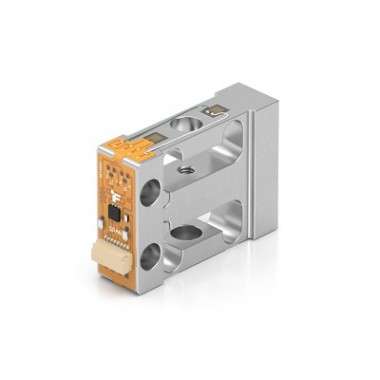

Cella di carico per applicazioni OEM, campo di misura 2,2 - 20 lb (9,8 - 890 N), sensore di temperatura PT1000 e TEDS integrati. Mircroconnettore cablato.
Cosa sono le celle di carico a flessione
Una cella di carico a flessione è un trasduttore di forza basato sulla tecnologia estensimetrica e viene impiegato per misurare forze con un punto di applicazione disassato rispetto al vincolo a terra della cella stessa.
Come funzionano le celle di carico a flessione
Come si è appena indicato, nella cella di carico a flessione l’elemento fondamentale è la struttura deformabile sulla quale è applicato un ponte estensimetrico completo. Questo dispositivo è costruito in modo da rilevare la deformazione che una forza genera nell’elemento sensibile (appunto, la struttura della cella), flettendola variando la resistenza dei singoli strain gauges. È proprio la misurazione di tale variazione di resistenza ad essere linearmente proporzionale alla forza applicata.
Le applicazioni delle celle di carico a flessione
Le applicazioni delle celle di carico a flessione sono numerose, e genericamente relative alla misura di forze di piccola entità. Spesso utilizzate in strumenti analitici, macchine automatiche ed in ambito medicale. La loro conformazione rende particolarmente agevole il montaggio e l’integrazione nell’ambito di misura.
