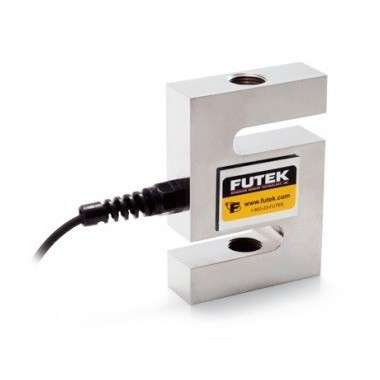

Cella di carico a S in acciao , campo di misura 500 - 1000 lb (2224 - 4448 N) , segnale in uscita 3mV/V
Prodotti
Celle di carico ad 'S'
Celle di carico ad “S”
Ricca gamma di celle di carico ad “S” per misure di forza di trazione/compressione, con fori filettati. Range di misura da 0,1 N a 5 kN, con filettature da M3. Blocco meccanico di sicurezza al fondo scala (sovraccarico 10 X). Connessione mediante cavo integrale o micro-connettore saldato e cavo e separato per un montaggio semplificato e massima intercambiabilità. Versioni con sensore di temperatura integrato e TEDS.

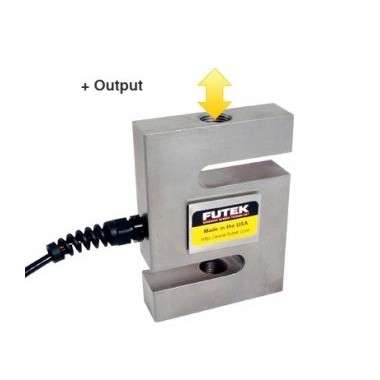

Cella di carico a S in acciao , campo di misura 2000 - 3000 lb (8896 - 13344 N) , segnale in uscita 3mV/V
Cella di carico a S in acciaio , campo di misura 5000 lb (22240 N), segnale in uscita 3mV/V
Cella di carico a S in acciao , campo di misura 10000 lb (44480 N) , segnale in uscita 3mV/V
Cella di carico a S in alluminio , campo di misura 500...1000 lb (2224 - 4448 N) , segnale in uscita 3mV/V
Cella di carico trazione-compressione ad S in alluminio, blocco meccanico del fondo scala, campo di misura 25 - 10000 lb (111 - 44480 N)
Cella di carico trazione-compressione ad S in alluminio, blocco meccanico del fondo scala, campo di misura 25 - 10000 lb (111 - 44480 N)
Cella di carico trazione-compressione ad S in alluminio, blocco meccanico del fondo scala, campo di misura 25 - 10000 lb (111 - 44480 N)

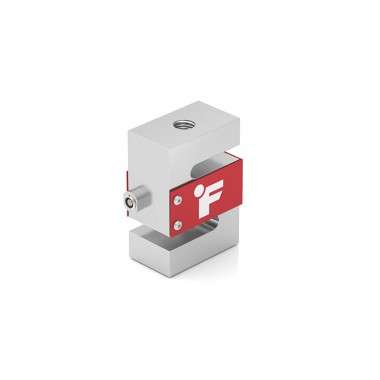

Cella di carico trazione-compressione ad S in alluminio, blocco meccanico del fondo scala, campo di misura 25 - 300 lb (111 - 1334 N)
Cella di carico trazione-compressione ad S in alluminio, blocco meccanico del fondo scala, campo di misura 25 - 300 lb (111 - 1334 N)
Cella di carico trazione-compressione ad S in alluminio, blocco meccanico del fondo scala, campo di misura 25 - 300 lb (111 - 1334 N), applicazione generale.

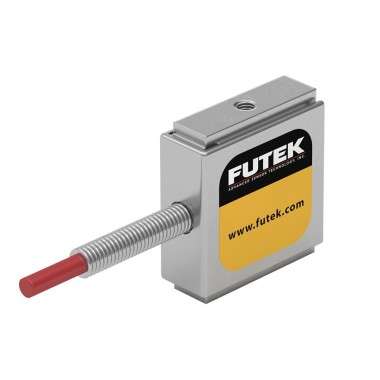

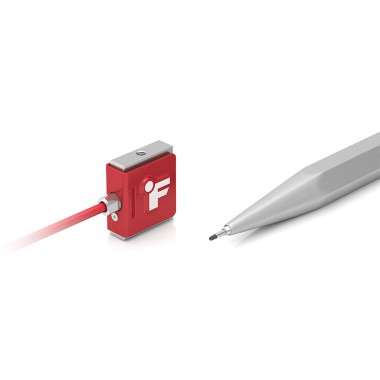

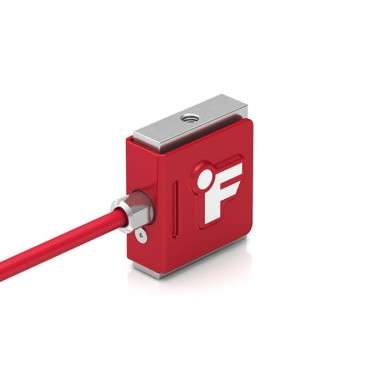

Cella di carico a S subminiatura con blocco meccanico sul fondo scala, campo di misura 0,1...445 N, attacchi filettati metrici, uscita cavo, applicazione microsaldatura.
Cella di carico a S in acciao , campo di misura 10 - 300 lb (45 - 1334 N) , segnale in uscita 3mV/V

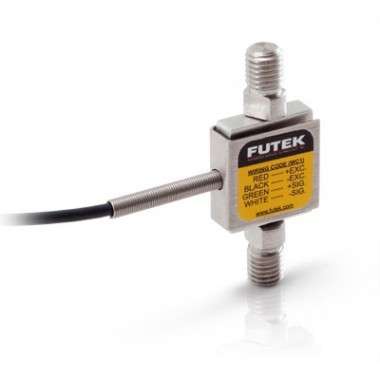

Cella di carico a S subminiatura con blocco meccanico del fondo scala, campo di misura 0,1...445 N, attacchi filettati maschi 1/4-28-2A, uscita cavo.
Cella di carico immergibile subminiatura ad "S", per applicazioni in presenza di liquidi. Blocco meccanico del fondo scala, campo di misura 1...445 N, attacchi filettati metrici M3x0,5, connessione mediante cavo

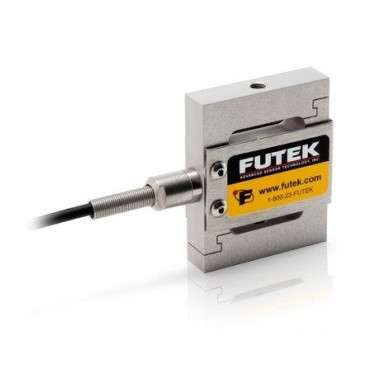

Cella di carico estensimetrica trazione - compressione a "S", corpo in acciaio , campo di misura 2225 - 8897 N, uscita connettore.
Cella di carico estensimetrica trazione - compressione a "S", in acciaio , campo di misura 22242...44482 N, uscita connettore.

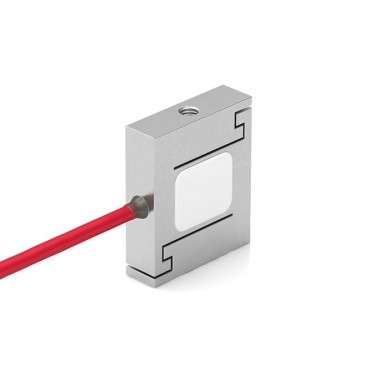

Cella di trazione - compressione estensimetrica miniaturizzata, corpo in acciaio, blocco meccanico di sicurezza (X 10 Fs), campo di misura 250 g - 100 lb (2,5 - 445 N), attacchi filettati M3 x 0,5, uscita cavo.
Cella di carico estensimetrica trazione-compressione, corpo in acciaio, blocco meccanico di sicurezza (X10 Fs), campo di misura 112...1335 N, uscita connettore
Cella di carico ad "S" miniatura digitale, campo di misura 4,5...445 N, blocco meccanico al fondoscala, elettronica interna SPI, UART.
Cosa sono le celle di carico ad “S”
Denominate così per via della conformazione della loro struttura deformabile, sono dei “giunti di forza” oer misure a trazione/compressione. Sono realizzate con un corpo centrale ed attacchi mediante fori filettati per il montaggio della cella in asse con il carico da misurare. Vengono montate come elemento di collegamento assiale tra l’applicazione della forza ed il vincolo fisso sulla struttura.
Come funzionano le celle di carico ad “S”
Le celle di carico ad “S” condividono il principio di funzionamento con altri modelli di sensori di forza; si tratta infatti di un’applicazione del principio del ponte di Wheatstone. Nel caso specifico, nelle celle ad ”S” l’effetto dell’applicazione del carico genera una deformazione nella zona centrale del corpo della cella che a sua volta comporta una variazione di resistenza elettrica negli strain gauges, e la misura di tale variazione è proporzionale alla forza applicata.
Le applicazioni delle celle di carico ad “S”
Gli elementi caratteristici delle celle di carico ad “S” a rondella sono il profilo trasversale di basso spessore, la linea compatta e la presenza dei fori passanti. Si tratta di una delle tipologie più note e diffuse tra le celle carico. Le applicazioni spaziano dal campo dell’automazione, all’interno di macchine utensili o da stampa, presse, o dispositivi medicali.
